Navojni vložki (spirale): Popolna rešitev za strgane in poškodovane navoje v aluminiju

Strgan navoj v aluminiju je ena tistih težav, ki lahko hitro spremeni preprosto popravilo v nočno moro. Ne glede na to, ali ste ljubiteljski domači mojster, ki obnavlja star motor, ali pa profesionalni strojni tehnik v industriji, je soočenje z “mehkim” materialom, kot je aluminij, neizogibno. Aluminij je izjemno priljubljen zaradi svoje lahkotnosti in odpornosti proti koroziji, vendar njegova nizka gostota pomeni, da so navoji v njem izjemno ranljivi.

V tem izčrpnem vodiču bomo raziskali, zakaj so navojni vložki (spirale) – pogosto prepoznani pod blagovno znamko Helicoil – standard za popravilo in ojačitev navojev. Naučili se boste vse od osnovne teorije do naprednih tehnik vgradnje, ki bodo zagotovile, da bo vaš popravljen del močnejši od originala.

1. Kaj so navojni vložki in kako delujejo?

Navojni vložki so precizno oblikovane tuljave iz nerjavnega jekla s profilom v obliki diamanta. Ko jih vstavimo v vnaprej pripravljeno luknjo, delujejo kot nekakšna “notranja obloga”, ki prevzame vse mehanske obremenitve vijaka.

Zakaj nerjaveče jeklo v aluminiju?

Glavna težava aluminija je njegova nagnjenost k “zaribanju” in obrabi ob ponavljajočem se privijanju. Navojni vložek iz nerjavečega jekla (običajno AISI 304 ali 316) ustvari izjemno trdo površino, ki:

• Zmanjša trenje: Vijak teče gladko, kar omogoča natančnejšo kontrolo navora.
• Poveča nosilnost: Ker je zunanji premer vložka večji od originalnega navoja, se obremenitev porazdeli po večji površini materiala (aluminija).
• Preprečuje korozijo: Preprečuje stik med jeklenim vijakom in aluminijastim ohišjem, kar zmanjšuje tveganje za galvansko korozijo.

2. Primerjava: Navojni vložki proti drugim metodam popravila

Ko se soočite s poškodovanim navojem, imate na voljo več možnosti. Poglejmo, zakaj so spirale pogosto najboljša izbira:

Metoda popravila	Prednosti	Slabosti
Navojni vložki (Spirale)	Ohranijo originalen vijak, povečajo trdnost, visoka odpornost na temperaturo.	Zahtevajo specifično orodje za vgradnjo.
Večji navoj (Oversizing)	Hitro in poceni, ne potrebujete vložkov.	Potrebujete nov, večji vijak; včasih ni dovolj “mesa” v materialu za večjo luknjo.
Tekoča kovina/Lepila	Enostavno za nujna popravila.	Nizka nosilnost, slaba odpornost na vibracije in toploto, ni trajno.
Puše (Solid Inserts)	Zelo močne za ekstremne obremenitve.	Odstranijo veliko osnovnega materiala, kar lahko oslabi ohišje.

3. Tehnične specifikacije in dimenzije

Izbira prave dimenzije je ključna. Navojni vložki se ne razlikujejo le po premeru (M5, M6, M8 …), temveč tudi po svoji dolžini, ki je običajno izražena kot večkratnik nazivnega premera (npr. 1D, 1.5D, 2D).

Oglejte si našo kategorijo spiral: SET SPIRAL

Tabela: Priporočene dimenzije za predvrtanje

Nazivni navoj	Korak navoja (mm)	Sveder za predvrtanje (mm)	Minimalna globina luknje
M5	0.8	5.2	7.5 mm
M6	1.0	6.3	9.0 mm
M8	1.25	8.3	12.0 mm
M10	1.5	10.4	15.0 mm
M12	1.75	12.4	18.0 mm

Opomba: Vedno uporabljajte svedre, ki so priloženi namenskim kompletom za popravilo, saj so tolerance pri navojnih vložkih zelo tesne.

4. Zakaj se navoji v aluminiju sploh strgajo?

Da bi preprečili ponovne težave, moramo razumeti fiziko zadaj. Aluminij ima visoko toplotno razteznost. V motorjih z notranjim izgorevanjem se glava motorja (aluminij) širi drugače kot vijaki (jeklo).

Glavni krivci so:

1. Prevelik zategovalni navor: Najpogostejša napaka domačih mojstrov, ki nimajo moment ključa.
2. Elektrokemična korozija: Ko se jeklo in aluminij “zlijeta” skupaj zaradi vlage in soli (pogosto pri podvozjih avtomobilov).
3. Nepravilno očiščeni navoji: Opilki v luknji delujejo kot abraziv, ki med privijanjem dobesedno zbrusi mehki aluminij.

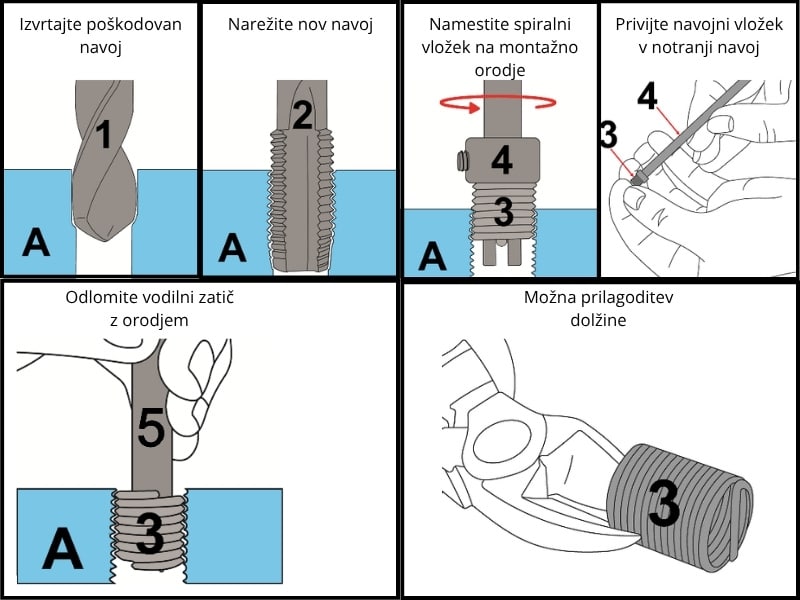

5. Podroben postopek vgradnje (Pro-Tips)

Vgradnja navojnega vložka ni le vrtanje in privijanje. Tukaj so detajli, ki ločijo amatersko popravilo od profesionalnega:

Korak 1: Priprava in vrtanje

Uporabite navpično vrtalno stojalo, če je le mogoče. Če vrtate “na roke”, uporabite kotnik, da zagotovite 90-stopinjski kot. Uporabite rezalno olje ali WD-40, da preprečite lepljenje aluminijastih opilkov na sveder.

Korak 2: Narezovanje novega navoja (STI Tap)

Uporabite poseben navojni sveder STI (Screw Thread Insert). Ta sveder naredi večjo luknjo, ki ima enak korak kot vaš originalni vijak, vendar večji premer, da sprejme spiralo. Tukaj je ključno, da sveder redno odvijate (za pol obrata nazaj na vsak cel obrat naprej), da zlomite opilke.

Korak 3: Čiščenje

To je korak, ki ga mnogi preskočijo. Uporabite stisnjen zrak in razmaščevalec. Če v luknji ostane olje ali opilki, se vložek morda ne bo pravilno “usedel” ob stene, kar vodi do težav pri privijanju vijaka.

Korak 4: Namestitev vložka

Vložek namestite na vstavljalno orodje tako, da se zatič (tang) zaskoči v režo orodja. Vložek privijte tako, da je zadnji zavoj spirale 1/4 do 1/2 zavoja pod površino materiala. Nikoli ne privijajte vložka pregloboko ali ga pustite gledati ven.

Korak 5: Odstranitev zatiča (Tang Break-off)

Pri slepih luknjah bodite previdni. Uporabite namensko prebijalo (break-off tool). En močan udarec s kladivom bo zatič odlomil na vnaprej pripravljeni zarezi. Pomembno: Odlomljeni zatič obvezno izvlecite z magnetom ali pinceto, da ne povzroči škode v motorju ali stroju.

Za več nasvetov, si lahko preberete našo blog objavo o popolnem vodniku za ustvarjanje in popravilo navojev.

6. Uporaba v različnih industrijah

Navojni vložki niso le za popravila, temveč se pogosto vgrajujejo že v fazi proizvodnje:

• Avtomobilizem: Oljne ponve, glave motorja, ohišja menjalnikov.
• Letalska industrija: Skoraj vsak navoj v aluminijastem ogrodju letala je ojačan z vložkom zaradi vibracij in varnosti.
• Robotika in CNC stroji: Aluminijaste plošče za pritrjevanje obdelovancev, kjer se vijaki menjajo vsak dan.
• Servis koles: Gonilke, nosilci zavornih čeljusti in okvirji vrhunskih koles.

7. Pogosta vprašanja in odgovori (FAQ)

V: Ali lahko navojni vložek uporabim v plastiki? O: Da, spirale so odlične za termoplaste in duroplaste, vendar obstajajo tudi namenski vložki za plastiko s širšim profilom za boljši oprijem.

V: Kaj storiti, če se vložek med vgradnjo zatakne? O: Nikoli ga ne poskušajte odviti na silo s kleščami. Uporabite posebno orodje za odstranjevanje ali pa previdno z upognjeno iglo izvlecite prvi zavoj in nato spiralno izvlecite celoten vložek.

V: Ali spirale vplivajo na tesnjenje tekočin? O: Spirale same po sebi ne tesnijo. Če popravljate navoj na delu, kjer teče olje ali voda (npr. čep za izpust olja), boste potrebovali tesnilno podložko ali v nekaterih primerih tekoče tesnilo na samem navoju vijaka.

V: Kako vem, katero dolžino vložka izbrati (1.5D ali 2D)? O: Standard za aluminij je 1.5D (npr. za M6 vijak je vložek dolg 9 mm). Če gre za ekstremno obremenjene dele, uporabite 2D ali celo 2.5D.

8. Kje kupiti in zakaj izbrati podjetje Flurti?

Pri izbiri orodja za delo z navoji je pomembno, da izberete zanesljivo opremo, ki zagotavlja dober oprijem in dolgotrajnost. V naši ponudbi stavimo na izdelke nemške blagovne znamke BGS Technic. Čeprav gre za orodje, namenjeno predvsem širšemu krogu uporabnikov in domačim mojstrom, nudi solidno kakovost in vzdržljivost, ki zadovolji potrebe večine vsakodnevnih opravil.

V podjetju Flurti v Godoviču se ne osredotočamo zgolj na popravilo navojev, temveč smo vaša destinacija za širok spekter ročnega orodja. Naša ponudba vključuje:

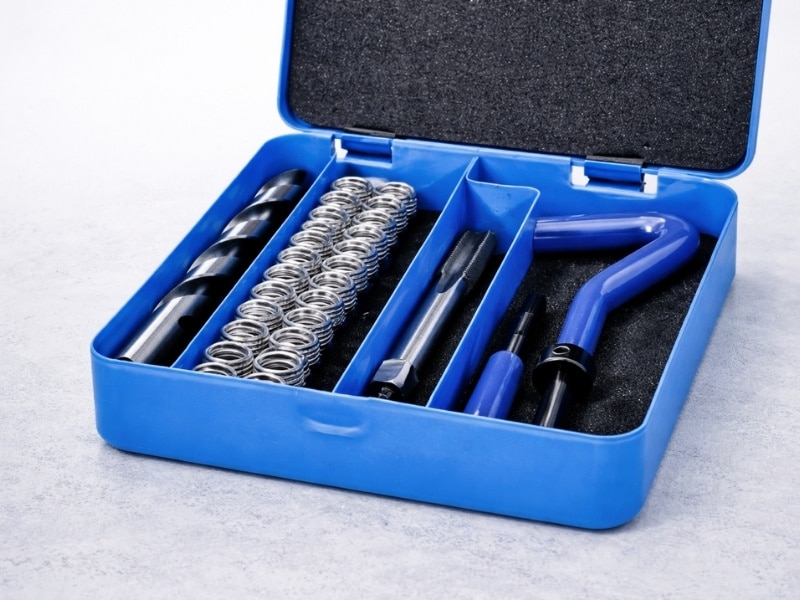

• Celovite sete za popravilo navojev BGS Technic (za dimenzije od M3 do M24).

• Širok nabor drugega ročnega orodja (ključi, nasadni nastavki, klešče in več).
• Posamezne vložke in druge potrošne materiale za vašo delavnico.
• Prijazno svetovanje pri izbiri pravega orodja za vaše projekte.

Naši izdelki so zasnovani tako, da vam olajšajo delo, ne glede na to, ali nas obiščete v Godoviču ali naročite dostavo v kateri koli del Slovenije. Zagotavljamo vam podporo pri iskanju najboljšega orodja za vaše specifične potrebe.

9. Zaključek

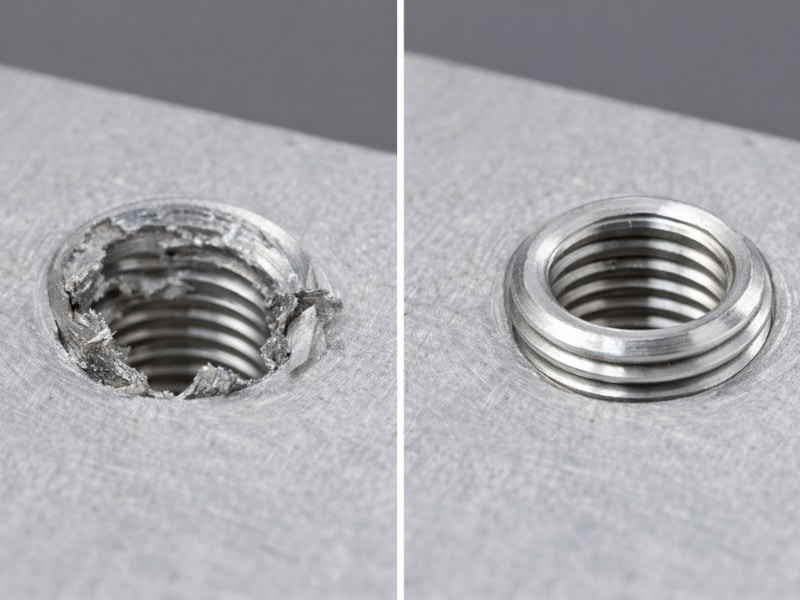

Navojni vložki (spirale) so več kot le orodje za popravilo; so inženirska rešitev, ki izboljša lastnosti materialov. Z uporabo spiral v aluminiju ne le rešite težave s strganim navojem, temveč ustvarite navojno zvezo, ki je močnejša, bolj gladka in odporna na prihodnje obremenitve.
