Navojni sveder: Vaš popoln vodnik za ustvarjanje in popravilo navojev

Se vam je že kdaj zgodilo, da ste želeli priviti vijak, a luknja ni imela navoja? Morda ste se srečali s poškodovanim navojem, ki ga je bilo treba popraviti? V takšnih primerih je navojni sveder, pogosto imenovan tudi ureznica, vaše nepogrešljivo orodje. To preprosto, a izjemno učinkovito orodje je ključno za ustvarjanje močnih in zanesljivih povezav. V tem obširnem vodniku vas bomo popeljali skozi vse, kar morate vedeti, da boste navoje vedno rezali natančno, varno in brez napak.

---

Kaj je navojni sveder in zakaj ga potrebujete?

Navojni sveder je orodje, ki se uporablja za rezanje notranjih navojev v luknje v različnih materialih – od kovin, kot sta jeklo in aluminij, do plastike in lesa. Njegova glavna naloga je, da v izvrtano luknjo zareže spiralo, ki se natančno ujema z navojem vijaka. Brez tega postopka vijak ne bi mogel trdno držati in bi se hitro zrahljal. Je nepogrešljiv del opreme v vsaki delavnici, ne glede na to, ali ste profesionalni mehanik ali navdušen domači mojster.

---

Vrste navojnih svedrov: Ročni, strojni in svedri za prehodni navoj

Poleg ročnih navojnih svedrov, ki jih lahko uporabljate s ključem za sveder, obstajajo še druge vrste, ki so prilagojene različnim potrebam:

• Ročni navojni svedri: Najbolj vsestranski, primerni za delo na terenu in v delavnici. Uporabljamo jih ročno, z držalom, kar nam daje popoln nadzor nad postopkom rezanja.
• Strojni navojni svedri: Zasnovani so za uporabo s stroji, kot so vrtalni stroji ali CNC obdelovalni centri. Omogočajo hitro in učinkovito delo ter imajo posebno obliko za optimalno odvajanje odrezkov.
• Svedri za prehodni navoj: Ti svedri ne režejo materiala, ampak ga s pritiskom oblikujejo in potiskajo. Rezultat je močnejši navoj brez odrezkov, kar je posebej uporabno pri delu z materiali, kot sta aluminij in baker.

---

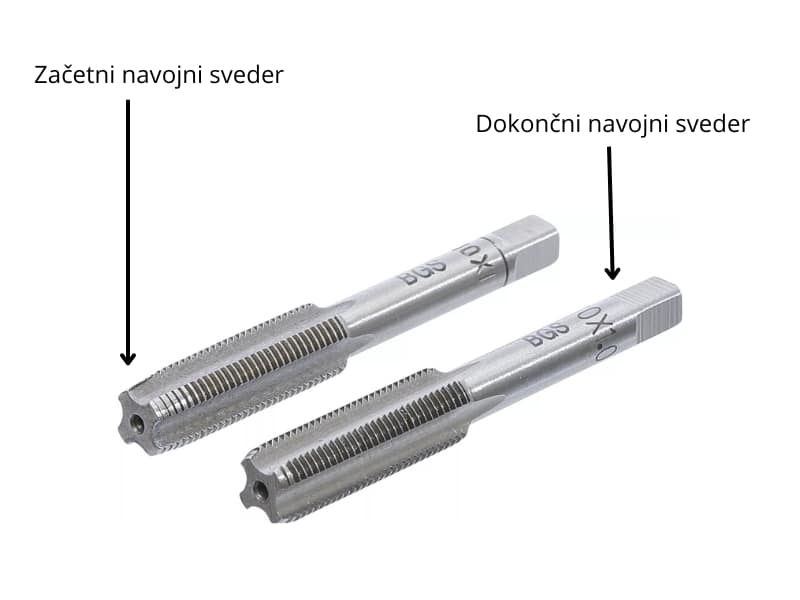

Dva ključna dela: Začetni in dokončni navojni sveder

Večina ročnih navojnih svedrov, kot je set BGS Technic M8x1.25, deluje v dveh korakih za popoln in natančen rezultat. Ti deli delujejo skupaj in so pogosto del 2-delnih ali 3-delnih setov (povezava na kategorijo navojnih svedrov):

• Začetni sveder (starter tap): Prepoznali ga boste po koničastem vrhu in daljšem, zoženem delu. Njegova naloga je, da začne postopek rezanja navoja, omogoči enostaven vstop v luknjo in prepreči poškodbe materiala. Uporablja se vedno prvi.
• Dokončni sveder (plug tap): Po začetnem svedru nastopi dokončni sveder, ki poglobi in dokončno oblikuje navoj. Ta sveder zagotovi, da je navoj popolnoma natančen in trden.

---

Razumevanje velikosti navojev: Metrični in colski sistemi

Razumevanje oznak na navojnih svedrih je ključno za pravilno izbiro orodja. Poznamo dva glavna sistema:

Metrični navoji

Najpogosteje uporabljeni v Evropi, prepoznamo jih po oznaki “M”. Oznaka, kot je M8 x 1.25, pomeni:

• M8: Premer navoja je 8 mm.
• 1.25: Korak navoja (razdalja med posameznimi vrhovi navoja) je 1.25 mm.

Standardne metrične velikosti: M3, M4, M5, M6, M8, M10, M12, M16.

Colski navoji (Imperialni sistem)

Ti navoji so pogosti v ZDA in Veliki Britaniji. Prepoznamo jih po oznakah, kot so UNC (Unified National Coarse) ali UNF (Unified National Fine). Njihova oznaka vključuje premer v palcih in število navojev na palec. Na voljo imamo tudi set, ki vključujejo colski navojni sveder.

---

Pomen pravega premera: Vrtanje luknje za navoj

Preden začnete z rezanjem navoja, je izjemno pomembno, da izvrtate luknjo s pravilnim premerom. Ta luknja, imenovana tudi »jedro«, mora biti natančno določene velikosti, saj od nje neposredno odvisna kakovost navoja. Če je luknja prevelika, bo navoj šibek in ne bo imel dovolj oprijema. Če je premajhna, bo rezanje navoja izjemno težko, povečala pa se bo tudi verjetnost, da se navojni sveder zlomi.

Za določitev pravilnega premera jedra se uporablja preprosta formula:

• Premer svedra za luknjo = Premer navoja – Korak navoja

Na primer, za navoj M8 x 1.25 je formula naslednja:

• Premer svedra = 8 mm – 1.25 mm = 6.75 mm.

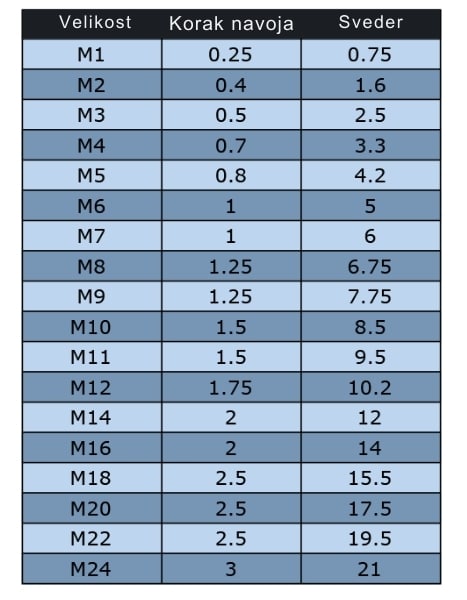

V praksi se pogosto uporabi naslednja standardna velikost, 6.8 mm, ki je najpogostejša in najlažje dostopna. Vedno preverite tabelo za premer svedra, da zagotovite optimalno velikost.

---

Poglobljeno: Različni tipi navojev za vsako nalogo

Razumeli ste, da obstajajo metrični in colski navoji, a svet navojev je še precej širši. Izbira pravega navoja je odvisna od materiala, v katerega režete, in od moči, ki jo bo navoj moral prenašati.

1. Metrični navoji (M) Ti so najpogostejši in jih preprosto prepoznate po oznakah, kot so M8 x 1.25. So izjemno vsestranski in se uporabljajo povsod – od avtomobilske industrije do sestavljanja pohištva.

2. Colski navoji (UNC, UNF) Ti so del imperialnega sistema in se še vedno pogosto uporabljajo v Severni Ameriki in določenih industrijskih panogah. Obstajata dve glavni vrsti:

• UNC (Unified National Coarse): Navoji z večjim korakom, ki so robustni in primerni za splošne namene.
• UNF (Unified National Fine): Navoji z manjšim korakom, ki zagotavljajo večjo trdnost in so idealni za obremenjene dele, kjer je pomembna odpornost proti vibracijam.

3. Cevni navoji (BSP, NPT) Uporabljajo se pri vodovodnih in plinskih inštalacijah. Ti navoji so stožčasti, da zagotovijo tesno povezavo in preprečijo puščanje.

---

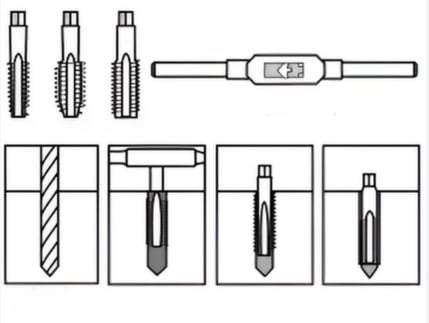

Vodnik po korakih: Pravilna uporaba za popolne navoje

1. Priprava: Izberite pravi navojni sveder in sveder za vrtanje. Za navoj M8x1.25 potrebujete sveder s premerom 6,8 mm.
2. Začnite z začetnim svedrom: Namestite ga v držalo in ga počasi, pod pravim kotom, začnite vrteti. Zelo pomembno je, da ga vrtite ravno, da navoj ne bo poševen.
3. Mazanje: Med delom redno uporabljajte olje za rezanje navojev, kar bistveno zmanjša trenje in podaljša življenjsko dobo orodja.
4. Dokončajte z dokončnim svedrom: Po uporabi začetnega svedra postopek ponovite z dokončnim, da dobite popoln profil.
5. Čiščenje: Po vsakem navoju sveder očistite z majhno ščetko, da odstranite odrezke.

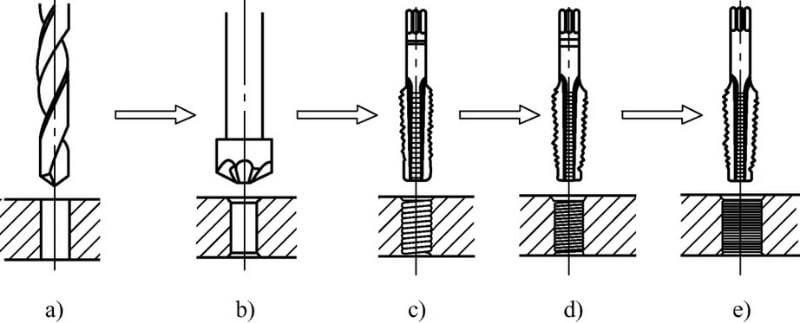

a) Vrtanje osnovne luknje

b) Obdelava vstopa

c) Začetni sveder

d) in e) Dokončni sveder

---

Pomen materiala: Zakaj je GCr15 tako pomemben?

Kakovost materiala je eden najpomembnejših dejavnikov. Navojni svedri BGS Technic (povezava do BGS strani), ki so izdelani iz visokokakovostnega ogljikovega jekla GCr15, niso izbrani naključno. Ta material je ključnega pomena, saj zagotavlja:

• Izjemno trdoto: Sveder je odporen na obrabo in se ne bo hitro utopil.
• Dolga življenjska doba: Odpornost na rjo in poškodbe zagotavlja, da vam bo orodje služilo dolga leta.
• Natančno rezanje: GCr15 omogoča, da so rezalni robovi ostri, kar ustvarja čiste in natančne navoje.

---

Kako se izogniti najpogostejšim napakam in kako popraviti poškodovane navoje?

• Napačen premer luknje: Če je luknja prevelika, navoj ne bo imel dovolj oprijema; če je premajhna, se lahko sveder zlomi. Vedno uporabite tabelo za premer svedra.
• Uporaba brez maziva: Delo brez maziva povzroči pregrevanje in obrabo, kar lahko poškoduje sveder in navoj.
• Poševno rezanje: Če sveder ni popolnoma raven, bo navoj poševen. Uporabite držalo za sveder, ki vam omogoča večji nadzor.
• Neupoštevanje korakov: Začetniki pogosto poskušajo uporabiti le en sveder (ponavadi dokončnega), kar lahko povzroči zlom orodja in uničenje navoja.
• Popravilo poškodovanega navoja: Če imate poškodovan navoj, ga lahko v večini primerov enostavno popravite. Postopek je podoben rezanju novega navoja, le da s svedrom »osvežite« že obstoječe navoje. Za več informacij in podroben vodnik si preberite naš blog prispevek: Popravilo navojev

---

Vzdrževanje in nega navojnih svedrov

Da bo vaš navojni sveder služil dolgo, je ključnega pomena pravilna nega:

1. Čiščenje: Po vsaki uporabi sveder očistite z žično ščetko.
2. Mazanje in zaščita: Po čiščenju sveder namažite s tankim slojem olja, ki ga bo zaščitilo pred rjo in korozijo.
3. Shranjevanje: Shranjujte jih v primerni škatli ali etuiju, da preprečite poškodbe in stik z vlago.

---

Uporaba navojnih svedrov na različnih materialih

• Jeklo in lito železo: Za te materiale je pomembno, da uporabljate kakovosten navojni sveder z ostrimi robovi in da delate s primernim oljem za rezanje. Ne hitite, saj so ti materiali trdni in zahtevajo potrpežljivost.
• Aluminij in baker: Ti materiali so mehkejši. Navojni svedri z večjim kotom rezanja in poliranimi žlebovi so idealni, saj preprečujejo, da bi se mehki odrezki »prijeli« na orodje.
• Nerjaveče jeklo: Gre za izjemno trd material, ki se pri rezanju zelo segreje. Uporabite specializirane svedre iz HSS-E (visokohitrostno jeklo z dodatkom kobalta) in delajte pri nižjih hitrostih.

---

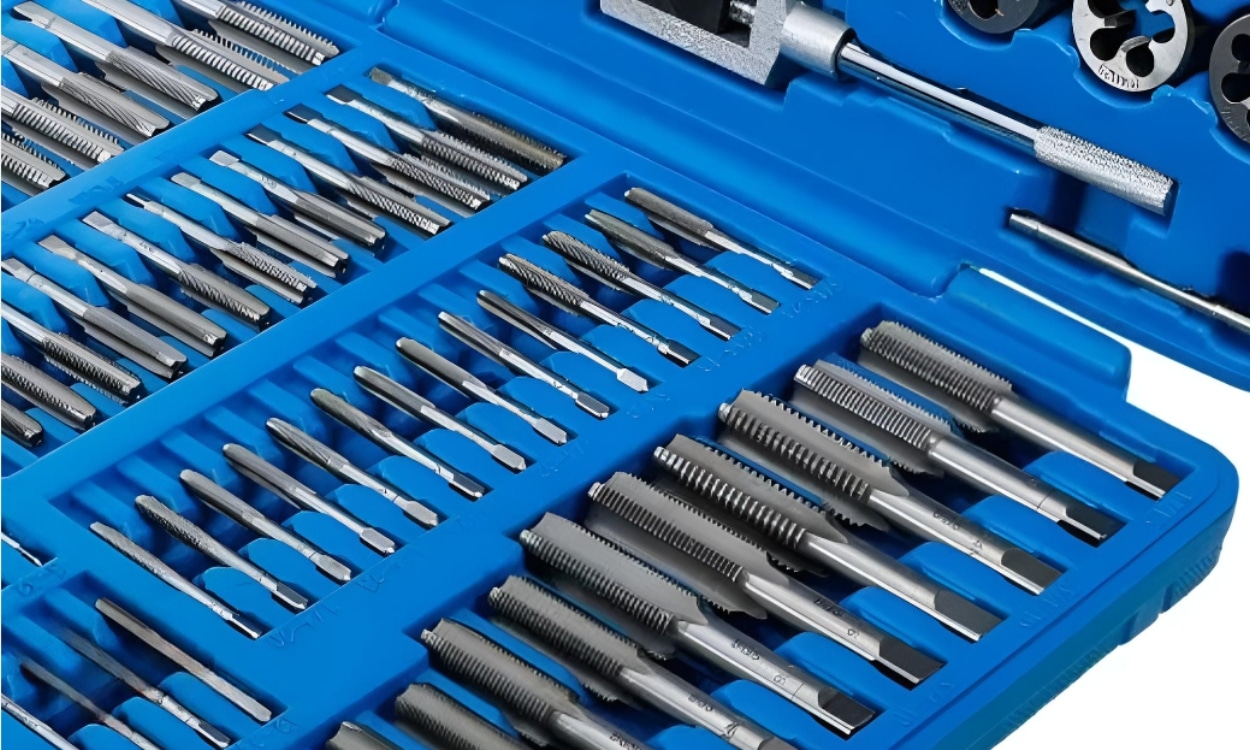

Dodatna orodja za rezanje navojev: Komplet z čeljustmi

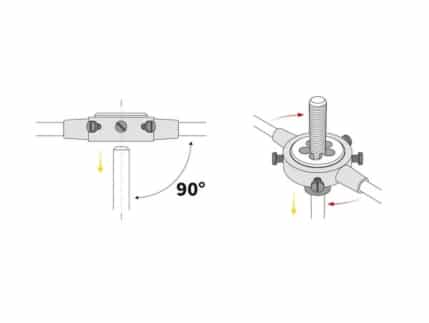

Čeprav je navojni sveder ključen za notranje navoje, pa za ustvarjanje zunanjih navojev na vijakih in palicah potrebujete čeljust. Ti kompleti pogosto vsebujejo tako navojne svedre kot čeljusti, kar vam omogoča ustvarjanje popolnih navojnih povezav na obeh elementih.

---

Poglobljeno: Tipične oblike navojnih svedrov

Poleg delitve na začetne in dokončne, se navojni svedri razlikujejo tudi po obliki rezalnega dela, kar vpliva na njihovo učinkovitost v določenih materialih in situacijah:

• Svedri z ravnimi žlebovi: To je klasična oblika. Odrezke potiskajo naprej, kar je idealno za luknje, ki so prehodne (imajo izhod na drugi strani).
• Svedri s spiralnimi žlebovi: Žlebovi so podobni tistim na vrtalnih svedrih. Odrezke potiskajo nazaj, iz luknje, kar je odlično za neprehodne (slepe) luknje, kjer ni izhoda na drugi strani.
• Svedri s spiralnim vrhom (spiral point taps): Ti svedri imajo žlebove, ki potiskajo odrezke naprej. Idealni so za trše materiale in prehodne luknje.

---

Pogosta vprašanja (FAQ)

• Ali lahko za rezanje navojev uporabim električni vrtalnik?
  • Uporaba električnega vrtalnika ni priporočljiva, razen če je opremljen s posebnim adapterjem za rezanje navojev. Ročno delo z držalom za sveder omogoča večji nadzor, kar zmanjša verjetnost zloma.
• Kaj je razlika med navojnim svedrom in čeljustjo?
  • Navojni sveder reže notranje navoje v luknjah. Čeljust (ali matica za navoje) pa se uporablja za rezanje zunanjih navojev na vijakih ali palicah. Oba orodja delujeta komplementarno pri ustvarjanju popolnih navojnih povezav.
• Koliko stane kakovosten set navojnih svedrov?
  • Cena se razlikuje glede na znamko in število kosov v setu. Kvalitetni seti, kot so tisti od znamke BGS Technic, so investicija, ki se dolgoročno obrestuje zaradi večje vzdržljivosti in natančnosti.

---

Zaključek

Ne glede na to, ali ste profesionalni mojster ali pa se lotite prvega projekta, je izbira pravega orodja ključna. Zanesljiv navojni sveder, izdelan iz kakovostnih materialov, kot je ogljikovo jeklo GCr15, vam bo prihranil čas in frustracije. Za podrobnejši pregled in izbiro pravega orodja obiščite uradno spletno stran proizvajalca BGS Technic in si oglejte celotno ponudbo navojnih svedrov. S pravilno uporabo, ki vključuje uporabo začetnega in dokončnega svedra ter ustrezno mazanje, boste vedno ustvarili močne in natančne navoje. Zato ne sklepajte kompromisov in izberite kakovost – vaši projekti vam bodo hvaležni!
